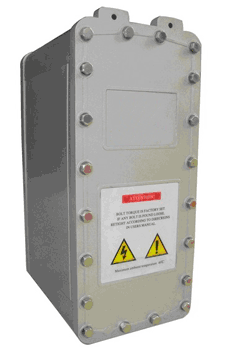

1.1EDI簡介
EDI技術（連續電除鹽，Electro-deionization或CDI）是二十世紀八十年代以來逐漸興起的凈水新技術，進入2000年以來已經占據了相當一部分電力、電子、化工、醫藥等行業超純水市場。EDI可以代替?zhèn)鹘y(tǒng)的離子交換（MB-DI）技術，生產質量穩定的高達18 MΩ•cm的超純水。與混合離子交換裝置不同之處在于EDI系統不需要酸、堿再生，也無須因?yàn)檠a(bǔ)充樹脂或者再生而停機。
1.2EDI的優勢
和傳統離子交換（DI）相比EDI所具有以下優勢:
•EDI不需化學再生，節省酸堿，降低運行及環保成本
•EDI再生時不需要停機，可長時間穩定運行
•EDI能提供長時間穩定的高品質水質
•能耗低，僅消耗電能
•占地面積小，容易實現自動化，便于操作
1.3連續電除鹽原理
EDI技術是將兩種水處理傳統技術——電滲析和離子交換技術相結合。通過核心的技術更新與結合，生產出高質量的除鹽水。
1.4EDI技術概述

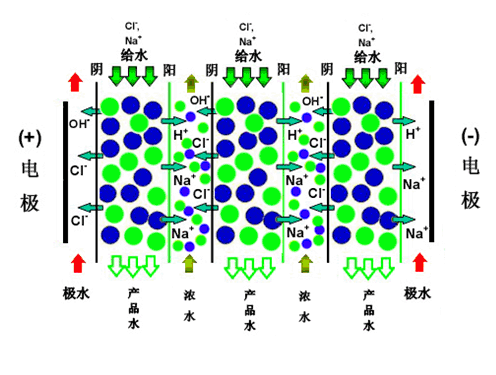

圖1表示了EDI工作過程。
EDI將離子交換樹脂填充在陰、陽離子交換膜之間形成EDI單元，又在這個單元兩邊設置陰/陽電極，在直流電作用下，將離子從其給水中進一步清除。
離子交換膜和離子交換樹脂的工作原理相近,可以使特定的離子遷移。陰離子交換膜只充許陰離子透過，不充許陽離子透過；而陽離子交換膜只充許陽離子透過，不充許陰離子透過。
在EDI模塊中將一定數量的EDI單元羅列在一起，使陰離子交換膜和陽離子交換膜交替排列,并使用網狀物將每個EDI單元隔開，形成濃水室。EDI單元中間間隔為淡水室。在給定的直流電的推動下，給水通過淡水室水中的離子穿過離子交換膜進入到濃水室去除而成為除鹽水；通過濃水室的水將離子帶出系統，成為濃水。
EDI組件將給水分成三股獨立的水流：
1.純水(最高利用率為99%)
2.濃水(5-10%，可以回收利用)
3.極水(1%，可以回收利用)
極水從電極區攜帶出電解產生的氯氣、氧氣和氫氣體，必須安全排放！
1.5EDI除鹽過程
一般城市水源中存在鈉，鈣，鎂，氯化物，硝酸鹽，碳酸氫鹽，二氧化硅等溶解物。這些化合物由帶負電荷的陰離子和帶正電荷的陽離子組成。通過反滲透（RO）的處理，98%以上的離子可以被去除。另外，原水中也可能包括其它微量元素、溶解的氣體（例如CO2）和一些弱電解質（例如硼，二氧化硅），這些雜質在工業除鹽水中也必須被除掉。
EDI給水（RO純水）電導率的一般范圍是40-2 ụS/cm。根據應用的情況，EDI產水電阻率的范圍一般為10-18.2MΩ•cm。
EDI除鹽過程，將水中離子和離子交換樹脂中的氫氧根離子或氫離子交換，然后使這些離子遷移進入到濃水中。這就是EDI除鹽過程。
在圖1中，離子交換膜用豎線表示，并標明它們?cè)试S通過的離子種類。這些離子交換膜是不允許水穿過的。因此，它們可以隔絕淡水和濃水水流。
在濃水中，來自?xún)蓚�(gè)方向的離子維持著電中性。同時，電流量和離子遷移量成正比。電流量由兩部分組成，一部分源于被去除離子的遷移，另一部分源于水本身電離為H+和OH-離子的遷移。
當水流經純水室和濃水室時，離子從淡水室中漸漸地進入到鄰近濃水室中，而被濃水帶出EDI組件。
在較高的電壓梯度作用下，水會電解產生大量的H+和OH-。這些就地產生的H+和OH-對離子交換樹脂實行連續再生。因此，EDI模塊中離子交換樹脂不需要用化學物質再生。
1.6污染物對除鹽效果的影響
對EDI影響較大的污染物包括硬度（鈣、鎂）、有機物、固體懸浮物、變價金屬離子（鐵）、氧化劑（氯、臭氧）以及二氧化碳（CO2）。
設計RO+EDI系統時應在EDI的預處理過程除掉這些污染物。在預處理中降低這些污染物的濃度可以提高EDI性能。其他有關EDI設計策略將在本手冊其它部分詳述。
氯和臭氧會氧化離子交換樹脂和離子交換膜。引起EDI模塊功能減低。氧化還會使TOC含量明顯增加。氧化副產品會污染離子交換樹脂和膜，降低離子遷移速度。另外，氧化作用使得樹脂破裂，通過組件的壓力損失將增加。
鐵和其它的變價金屬離子可對樹脂氧化起催化作用，永久的降低樹脂和膜的性能。
硬度能在反滲透和EDI單位中引起結垢。結垢一般在濃水室膜的表面發生，該處pH較高。此時，濃水入水和出水間的壓力差增加，電流量降低。Novpure® EDI模塊設計采取了特殊的避免結垢的措施。不過，使入水硬度降到最小，將會延長清洗周期。
懸浮物和膠體會引起膜和樹脂的污染和堵塞，樹脂間隙的堵塞導致EDI模塊的壓力損失增加。
有機物被吸引到樹脂和膜的表面導致其被污染，使得被污染的膜和樹脂遷移離子的效率降低，模塊電阻將增加。
二氧化碳有兩種效果。首先，CO2和Ca2+、Mg2+形成碳酸鹽類結垢，這種垢的形成與給水的離子濃度和pH 有關。第二，由于CO2的電荷變化與pH 值有關，而其被RO和EDI的去除都依賴于其電荷。因此，它的去除效率是變化的，即使較低的CO2都能顯著的降低產品水的電阻率。
1．7術語匯編
•陽離子：一種帶有一個或更多正電荷的離子（原子、或者原子團）例如Na+、NH4+、和Ca2+。
•陰離子：一種帶有一個或更多負電荷的離子（原子，或者原子團），例如Cl-、OH-和SO22-。
•陽極：帶正電的電極。
•陽極極水：陽極區水，包括陰離子和聚集在陽極的氣體。
•陰極：帶負電的電極。
•陰極極水：陰極區水，包括陽離子和聚集在陰極的氣體。
•濃水：（1）通過濃水室并匯集了離子的水流；（2）通過電極并匯集了電解質的水流。二者可以被匯集在一起，也可以被獨立流出。
•電導率：水的導電能力，取決于水中離子的濃度和水的溫度。
•DC電壓：直流電壓。
•極水：通過兩個電極區的水流。
•給水：進入EDI組件的水，它被分為淡水流，濃水流和極水流。EDI給水一般是反滲透給水。
•GPM (gpm)：加侖/每分，流量單位。1.0 gpm = 227 L/H，4.4 gpm =1.0m3/hr。
•離子交換膜：一種包含離子交換團的樹脂，有選擇地允許陽離子或陰離子透過。
•離子交換樹脂：一種包含離子交換團的樹脂，有選擇地將水中的陰離子或陽離子用OH-或H+交換。
•兆歐：(megohm.cm，MΩ.cm)電阻率的度量單位，水的純度的表示方法之一，在25℃時，絕對純水的電阻率為18.24 MΩ.cm 。
•pH：氫離子（H+）摩爾濃度的負指數。PH值范圍為0~14。水在pH值為0~7時呈酸性，在pH值為7時呈中性，在pH值為7~14時呈堿性。
•極化：水在電流的作用下被分成H+和OH-。在淡水室，當離子濃度較低時較多的水分子被電離，以保證一定的電流量。極化經常回引起pH值的波動。EDI是利用水的極化來再生離子交換樹脂的。
•PPM：一百萬分之一。1ppm = 1毫克/升。
•TOC：有機碳的總數。水樣里的有機物含量的量度，該值隨著離子濃度的降低而增大。
•供電電壓：直流電施加于每個組件的陽極和陰極，該值與組件型號直接相關。
•電流值：通過每個組件的直流電流。該電流值的大小取決于反滲透給水總中離子的濃度、水利用率、水分解的數量、與組件型號基本無關。
•電效率：理論上遷移離子需要的電流除以實際電流。
回收率：產品水流量除以整個的給水流量。如果考慮到濃水返回前置RO，回收率一般為99%，如果濃水被排放，回收率可為90%—95%。
流程：
建議：在控制系統設計中采用三通閥門來避免清洗時用手?jǐn)嚅_(kāi) EDI 的管路。
• 斷開淡水進水口和產品水出水口管路連接。
• 將一臺化工輸送泵的出口連接到淡水入水口，調整流量為0.5gpm，壓力為30psi。
• 將泵的入口連接到一個裝滿5加侖（19升）100 ºF（38攝氏度）非離子表面活性清洗劑的箱子上。
• 將產品水出口連接到清洗箱里。
• 用泵使清洗液循環清洗 EDI 60秒，然后停泵用清洗液浸泡5分鐘以上。
• 當 EDI 內清洗液消耗完時再次啟動泵清洗。
• 在清洗箱中裝滿100 ºF的去離子水，打開泵將殘余的清洗液沖清洗干凈。
• 讓至少20加侖室內溫度的水循環沖洗 EDI 。如果沖出液TOC高于系統要求值，重復這一步驟。
• 淡水入水口和產品水出水口恢復清洗前的連接。
• 運行系統4個小時，使清洗液全部排出。
|
