結構與原理

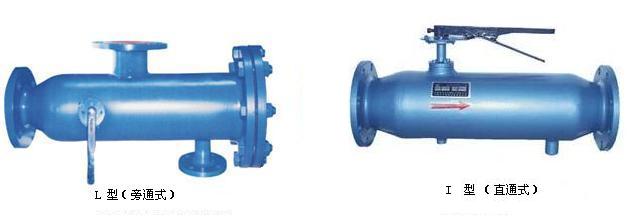

自動反沖洗排污過濾器主要由優質碳鋼筒體、特殊結構不銹鋼契形濾網、轉向閥及排污裝置所組成。當過濾正常時，水流轉向閥為開啟狀態，處理的水通過濾網后利用慣性原理而將水中的細小顆粒雜質及懸浮物由于慣性作用沉淀在排污口附近。
反沖洗排污
反沖洗排污時，水流轉向閥為關閉狀態，排污閥開啟，這時水流被迫從過濾網筒的入口段孔進入過濾筒外側與殼體夾層，反向從網筒外側沖洗黏附在網孔上的雜質，達到清潔過濾網的目的，由于轉向閥關閉，水經過反沖后流速增大，反洗效果好。
|
過濾精度由0.5--3.5mm，過濾反沖洗不停機操作，運行穩定，是大型廠房循環水系統機械維護的助手 |
|
選型技術參數：
|
型號 |
輸入管徑
(mm) in |
最大流量
(T/h) |
L |
H |
排污口徑
(mm) |
|
SZS-80ZPG |
80 |
3 |
50 |
260 |
120 |
25 |
|
SZS-100ZPG |
100 |
4 |
80 |
300 |
160 |
32 |
|
SZS-125ZPG |
125 |
5 |
125 |
320 |
190 |
40 |
|
SZS-150ZPG |
150 |
6 |
180 |
380 |
220 |
50 |
|
SZS-200ZPG |
200 |
8 |
320 |
400 |
260 |
50 |
|
SZS-250ZPG |
250 |
10 |
490 |
500 |
310 |
65 |
|
SZS-300ZPG |
300 |
12 |
710 |
650 |
350 |
80 |
|
SZS-350ZPG |
350 |
14 |
970 |
680 |
410 |
100 |
|
SZS-400ZPG |
400 |
16 |
1260 |
720 |
470 |
100 |
|
SZS-450ZPG |
450 |
18 |
1600 |
870 |
510 |
125 |
|
SZS-500ZPG |
500 |
20 |
1970 |
995 |
550 |
125 |
|
SZS-600ZPG |
600 |
24 |
2850 |
1140 |
650 |
150 |
|
SZS-700ZPG |
700 |
28 |
3880 |
1400 |
680 |
150 |
|
SZS-800ZPG |
800 |
32 |
5060 |
1600 |
700 |
200 |
|
SZS-900ZPG |
900 |
36 |
6410 |
1850 |
800 |
200 |
|
SZS-1000ZPG |
1000 |
40 |
7910 |
2000 |
900 |
250 | | |
